產品信息

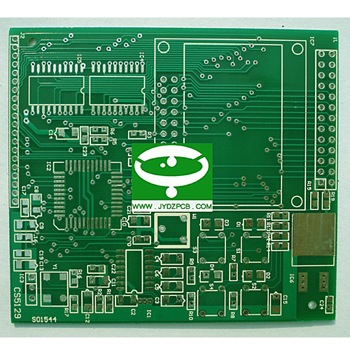

| 編號：J5006B 1 | 產品名稱：雙面線路板 | 類別：電子 |
| 自定義：線路板 | 品牌：精億電子 | 型號：J5006B 1 |
| 產地：溫州 |
板型類型：FR-4環氧玻纖板
生產工藝：普通噴錫，無鉛環保噴錫，鍍金，沉金
大加工層數：單面，雙面板厚范圍：0.6mm、0.8mm.1.0mm、1.2mm、1.6mm
阻焊類型：感光油墨，綠油，白油，藍油，紅油，黑油，黃油
工藝能力：
（1） 鉆孔：小成品孔徑0.3mm
（2） 孔金屬化：小孔徑0.3mm，板厚/孔徑比4：1
（3） 導線寬度：小線寬：金板0.10mm，錫板0.125mm
（4） 導線間距：小間距：金板0.10mm，錫板0.125mm
（5） 鍍金板：鎳層厚度：〉或=2.5μ 金層厚度：0.05-0.1μm或按客戶要求
（6） 噴錫板：錫層厚度：>或=2.5-5μ
（7） 銑板：線到邊小距離：0.15mm 孔到邊小距離：0.2mm 小外形公差： ±0.15mm
（8） 插座倒角：角度：30度、45度、60度 深度：1-3mm
（9） V割：角度：30度、35度、45度 深度：板厚2/3 小尺寸：100mm*150mm
（10） 通斷測試：
大測試面積：400mm*500mm
大測試點：8000點
高測試電壓：300V
大絕緣電阻；100M歐
